ぽやしみ研究所

カテゴリ不定のよくわからないおはなし

カテゴリが写真になってますがあんまり関係ないです。 上手に時間を使いたいですね。

まずは謝罪から
ここ最近全く更新できてなかったわけですね。。。
この年になるといろいろあるんですね。。。

Twitterでおっぱいおっぱい言ってました。
mengo mengo

まあそんな悲痛な過去の話は置いておいて
前年度に作ったDACですが
初めて自分で開発したデジタルオーディオ機器だったわけでして新調したいなぁ。。。
って思ってたわけです。まあガタが出てきたんですね。。。

この半年ほどで自分の持ってる技術もやや向上しオーディオに関する知識も以前よりも増えたので
ここは新しく作るしかない!!て意気込んだわけだ

設計自体は今年の7月くらいから始めまたわけですが(途中経過を記事にできなくてごめんね)
2週間ほど部品を吟味したわけですがDACICはTIのPCM179xシリーズが目に留まりました。
このファミリはピン配置に互換性がありまして
アナログ性能、分解能等、コストの面で選択制があります。

つまりは同じ基板でいろいろ試せるわけです。

何よりDACICで最高峰ともいえるPCM1792Aもありますからね。(今ではそうでもないみたい)
今でも商品に現役で使われまくってますしその実力は?

PCM1792Aのフィルター性能は一目で強いってわかりました
bandicam 2017-10-08 02-53-28-757

*TI社より引用

シャープロールオフフィルターのレスポンスグラフですがかなり綺麗ですね。。。
ぜひコイツを使いたいって話ですがコイツは電流出力タイプなんですよ
今までは電圧出力タイプだったわけなのでいくらかはアナログ回路を誤魔かせましたが
電流出力タイプとなるとI/Vコンバータでかなり性能の優劣を決めることになります。
アナログ回路にどれだけ金と手間をかけれるかが勝負なわけです。。。むつかしそうだ

でもまあ結局PCM1792Aは高いんで採用しませんでした。次の機会にとっておきます。

PCM1792Aの次に目に留まったのがPCM1795です。
コイツはPCM1792Aと比べると性能はデータシートを見た感じ劣っていますが
量子化ビットが32bitまで対応してるんですよね。
最近はハイレゾブームってことでどんどん量子化ビット数が上がってますし
時代的にはこっちの方がいいかも?って感じです。

値段も750円とまあまあ安いです。PCM1792Aは1700円くらいなんで何らかの差はあると思います。

ちなみにシャープロールオフフィルターの性能はこんな感じです。

bandicam 2017-10-08 02-56-25-741

*TI社より引用

やはりPCM1792Aと比べると劣ってますね。
その代わり32bitに対応ってわけですか
ぶっちゃけ32bitのオーディオファイルなんてあんまりないですしPCM1792Aの方が有利そうです。
いつか比べてみたいなぁって思ったり。

ああ因みにPCM1795はI2Cバスで設定したりするのでマイコンが必須です。
マイコンはI2Sから得たデータをもとにフーリエ変換してスペアナ機能つけたり
デジタルフィルターを作ったりするわけでもないので弱いマイコンでも問題ありません
やっぱり入手性とコスパが良いATMEGA328シリーズかな


次はデジタルオーディオインターフェースの選定です。
オーディオ厨が良く言うDDCとか言われる奴ですね。
デジタルデジタルコンバータって命名は流石に無いと思うわ(正式名称だったらごめん)

インターフェースにはオプティカルな奴とかUSBとかあるんですが
オプティカルは自分の環境には一つも無いのでUSBで行きたいと思います。
今の時代USBさえあれば大抵何でも対応できますしね。

オプティカルな奴はDIRICとかが各メーカーから出てますが
USBタイプのものはさすがに自作は難しいので市販のものを使います。

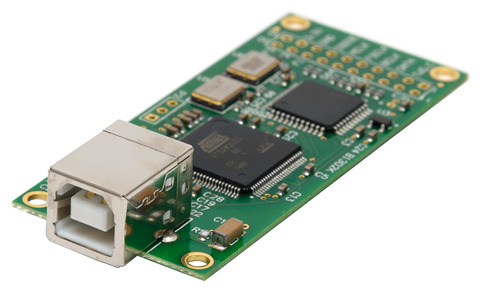

ぶっちゃけ当てはまるのはCOMBO384ぐらいです。


combo384_01

*テクソル社より引用

COMBO384はいろいろ設定できるしDSDも吐き出させることができるので便利ってわけよ
楽しいことにPCM1795はDSDにも対応してますしね。👍
しかし純正品は高いので中華のコピー品を使います。
回路図も公開でバイナリも公開されてますしイイんでしょうかね?

コイツはI2Sで吐き出してくれるわけなのでクロックのジッタを除去してやろうと思いました



面倒オブ面倒なので調べて5分ぐらいであきらめたわけだ(゜-゜)
というか耳が肥えた人でも違いわからないらしいしね。んなもん僕に違いが分かるかって話だ
クロックがどうのこうのならPLL乗ったやつかjitter cleanerがあらかじめ載ってる奴使えって話ですね

結局jitterよりPCから回ってくるノイズの方がもっと怖い
適当なアイソレータをつかいまひょ~

みんなアナログデバイスの高いアイソレータ使ってるみたいだけど
絶縁電圧は低くなるけどほぼ同じ性能で安いのがシリコンラボからいっぱい出てますよん
COMBO384からLRCLKの周波数やDSDのモードとか知りたいならアイソレータの数も増えるし
コストダウンは大事だよね(*・ω・)(*-ω-)(*・ω・)(*-ω-)ウンウン♪

アナログ回路の方のコンデンサには今自分の中でブームになってる
PanasonicのECHUシリーズかECPUシリーズを使おうと思ってたり

巷でアリエン高音質と噂になってます。

特性みたらやべえの一言
特性グラフが滑らかだったり直線だったりと安定してます。周波数特性も非常にぐっど
セラコンと比べるとセラコンがかわいそうな感じ
圧電効果も無いですしパスコン等にも最適そうですね。コストがかなりかさばるのでやりませんけど
宗教部品より114514倍良さそうなのでものの試しに使ってみます。

コアな部品についてはいろいろ書いたので続きは次回にでも書きます。
物はもうできてるわけで本当は全部過去形で書くべきなんですが
現在系で書くとなんかおかしかったのでやめた。

次回は設計編か制作編になると思われます。
次回へ続く

急に暖かくなってきましたね。ついこの前までのクソみたいな寒さは一体なんだったのでしょう...

こんな春の陽気の中頭もパッパラパーになり、この前購入を悩んんでいたものを買ってしまいました...

まあピックアップですね。EOS用の

今回はSuhrのSSH+というピックアップを購入しました。


購入はサウンドハウスさんで値段は11000円くらいです。

直輸入品なのか随分安いですよね。
直輸入のためたまにチェックされていないハズレ品も混ざるようですが...


実はピックアップの購入は初めてだったりします。もっとゆるゆるな箱に入ってるかと思ってたのにしっかりしたプラケースに緩衝材か...

早速換装したいんですがネットの事前情報ではハイパワー系のピックアップはボビンがデカくてピックガードを削らないといけない場合があるようです。

EOS ピックアップ交換 みたいな感じでググると割と削っておられる方がいるようです。

しかしこの心配も杞憂に終わったようです。

すっぽり入りました。ウェイ


ほんの少し余裕がある感じです。
安心安心

ちょっと残念なのはネジが金色なのがなかったことかな〜 今度探してこよ

およよ?って思うかもしれませんがノブがSCUTのメタルノブに変わってます。換装費は900円くらいかな?割と高いね。

まあここらは見た目の問題だからどうでもいいか

換装した結果、高音と低音のメリハリが効いたややブライトな硬めな音になりました。硬めなのはボディの材が影響してる感あるけどね。

良く歪みますしロックにとても良さそうです。ただ、ややトレブルからプレゼンスにかけてが強いのでアンプの高域をいつもより絞った方がいいかもしれません。

それと誤算がありました。
コイルタップにめちゃくちゃ相性が良かった事です。めちゃくちゃジャカジャカできますよ。うーん素晴らしい。

Suhrやっぱりいいですね〜

次はAldrichを試したいかな?シングルコイルもちょっといじりたいな


そうそうこのピックアップを買うついでに新しく歪みペダルを買いました。


MXRが出してるSuper Badass Distortion
です。LEDは青に交換してます

こいつ非常に優秀でした。
音抜けが良く万能です。

ブースターとしても使えますしモダンなハードロックやドンシャリメタルなど幅広くいけそうです。

特にEQがメチャクチャ効くのでいろんなサウンドが作れます。

新品でも1万で売ってるそうですし明らかにお値段以上の価値がありますね。。。

うん買って損はないね。
特に悪い点が無いかな〜って感じ

MXRの Badass シリーズは良いものぞろいです。

次はどんなエフェクターを買うか模索中...

my new gear...よく新しいギターやエフェクターといった音楽機材を買った時によく使われるタグですね。

というわけでワイもmy new gear...やります。ウヘヘヘ...

今回はこれを買いました。いえい


ひゅおおお!!見ただけで妊娠しそうなかっこよさƪ(•◡•ƪ)というか妊娠させろ

fujigen eos(Expert OS)のボディーがアッシュな奴ですね。

カラーはTransparent Blueです。シースルーカラーって用は木目が見えちゃう訳だからなんかエロいよね。ベビードールとかにもよくあるもはや下着の機能をしてない奴と一緒

あんまりゴールドカラーって好きじゃないけどブルーとゴールドってなんか凄く上品ですね...この組み合わせだとゴールドはとても好きな色です。

実は日本製のエレキギターはこれが初めてですよ〜ヴァージン奪われちゃったね

流石Ibanezの最上位モデルやFender japanのギターを製作してるfujigenです。
作りが丁寧というレベルを通り越しています。フレットの処理とか感動ものですよ。

Gibsonが嫌いなわけではありませんがGibsonのギターはフレット処理がイマイチですしね。あんまり数弾いたことないけど個体差結構あるみたいですし。良い意味で個体差がほとんどないfujigenは優秀なのかもしれません

ギターは金がものを言う世界ですが、fujigenは自社工場で製作できるのでコスパが異常なくらい高いぃ
セミオーダーも15万とかいう破格な値段からできるから凄いよね。

学生の僕には嬉しい限りです。

天狗になってる某アホメーカーは作りがクソクソなのにアホみたいに高いですからね。値上げで平気にウンマン円あげちゃう事もあるしブランドに金を取りすぎ感が凄いよね。流石に最上位モデルはアホみたいに作りが良いらしいですがね


やっぱり木目が良いですなぁ〜

そういえばフレットが大げさにいうとU字状になっているのがわかりますか?

これはfujigenの特許技術であるサークル・フレッティング・システムと呼ばれるフレットの打ち方でどの位置でもフレットと弦が垂直になります。

すごーい技術ですね...微妙なピッチのずれがなくなりハイポジションでのコードがギンモヂィです。全くアヘアヘな技術です。実は接面積が増えるようでネックの強度も上がるみたいですね。こちらは特許を申請する際のおまけのような感じもしますがね。

ネックの握り心地も日本人に合うように設計されているのかとても良く、握っていると落ち着きます。つまりオチンポだ

Ibanezはネック薄すぎてあんまり好きになれなかった...弾きやすいんだけど落ち着かないです...

サウンドの方はブライト目なトーンでベリークリアです。艶やかなエロいサウンドではありませんが、アッシュ材とメイプルネックな事もある為かアタック感があり凄くギンモヂィサウンドです。

こいつに載ってるのはオリジナルピックアップのようですがちょっとサウンドが素直すぎる感があるんでブリッジのハムバッカーをSUHRのSSH+とかいうアホ出力のピックアップに変えてみようかなって考えています。

こんな事言ってますがオリジナルピックアップも結構良いもので音のバランスが凄く良いです。

特にシングルコイルは前使ってたのが特殊過ぎただけかもしれませんがジャキジャキ鳴らせます。コイルタップ機能が付いていますがハムバッカーもバランスが崩れず優秀ですね。ただ素直過ぎるってだけ

ついでにコントロールノブを金属製に変えたい感もありゅね。

lunatic erosなギターにしていきたい

書いてて思ったけど全く意味がわからなない文を書いてしまった気がする。
3時間お昼寝して起きてから2秒くらいで思いついた事を垂れ流しにしただけだからしょうがないよね。
